MassiveDiag Playground：终极 WireViz 图表查看器与编辑器

1. 简介

创建简洁、专业的电缆连接图从未如此简单。有了 MassiveDiag Playground，你可以轻松将 WireViz YAML 代码 转换为精美图表，适用于文档、演示或技术评审。无论你是工程师、技术人员还是技术写作者，这款工具都能极大地提升图表制作效率，并支持多种导出格式，灵活性十足。

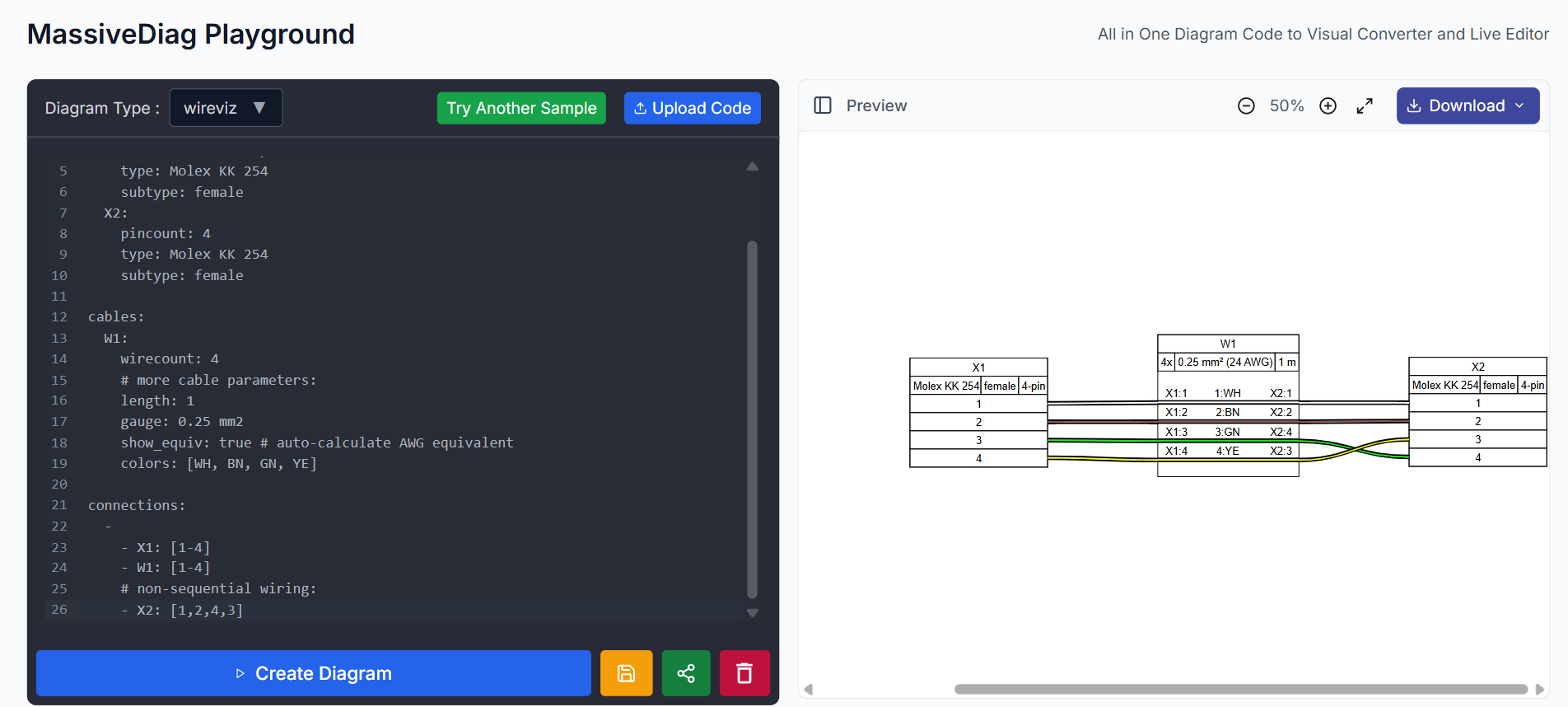

示例图

✨ 立即免费试用 MassiveDiag Playground：
立即试用 MassiveDiag Playground

2. 什么是 WireViz 图表？

WireViz 是一种基于 YAML 的文本描述工具，用于记录线束和电气系统。它可清晰、结构化地描述电缆、导线、连接器及其互连方式。WireViz 尤其适用于硬件设计、汽车、航空航天和嵌入式系统项目，在这些领域中清晰的电缆图至关重要。

3. 支持的 WireViz 功能

MassiveDiag Playground 全面支持各种 WireViz 图表功能，包括：

电缆与导线规格
导线颜色、线径与类型
连接器与插针
信号名称与标签
屏蔽、拼接与编织结构
整个项目的电缆文档

即使是最复杂的线束结构，也能轻松可视化。

4. WireViz 图表示例

WireViz 代码：

cables:
  - name: J1_to_J2
    wirecount: 2
    gauge: 24
    length: 1.0
    wires:
      - color: red
        signals:
          - name: +12V
      - color: black
        signals:
          - name: GND
    branches:
      - name: J1
        type: connector
        subtype: JST_XH
        pins:
          - pin: 1
            wire: red
          - pin: 2
            wire: black
      - name: J2
        type: connector
        subtype: JST_XH
        pins:
          - pin: 1
            wire: red
          - pin: 2
            wire: black

生成图表：

示例图

该 WireViz YAML 描述了一个 2 芯线束，连接两个 JST XH 连接器。由 MassiveDiag Playground 生成的图表会可视化呈现：

两根导线（红色为 +12V，黑色为 GND）
两个连接器 J1 和 J2，各有两个插针
精准的颜色标识与导线到插针的映射

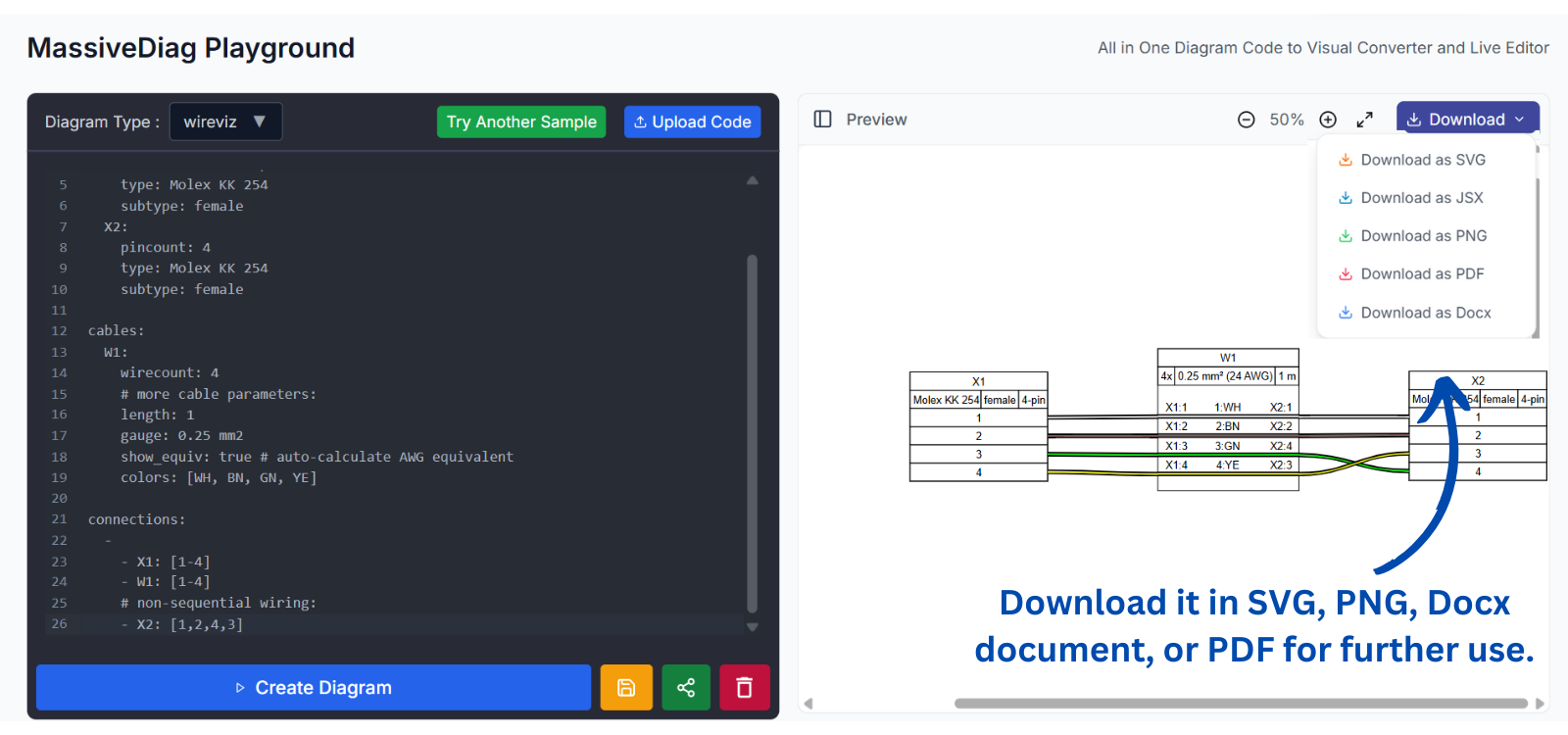

你可以将生成的图表导出为 SVG、PNG、Word 或 PDF 格式，用于技术文档、线路图或制造说明。

✨ 立即生成你自己的图表：
立即试用 MassiveDiag Playground

5. 如何开始使用 WireViz

入门非常简单：

编写或生成你的 WireViz YAML 代码。
访问 MassiveDiag Playground。

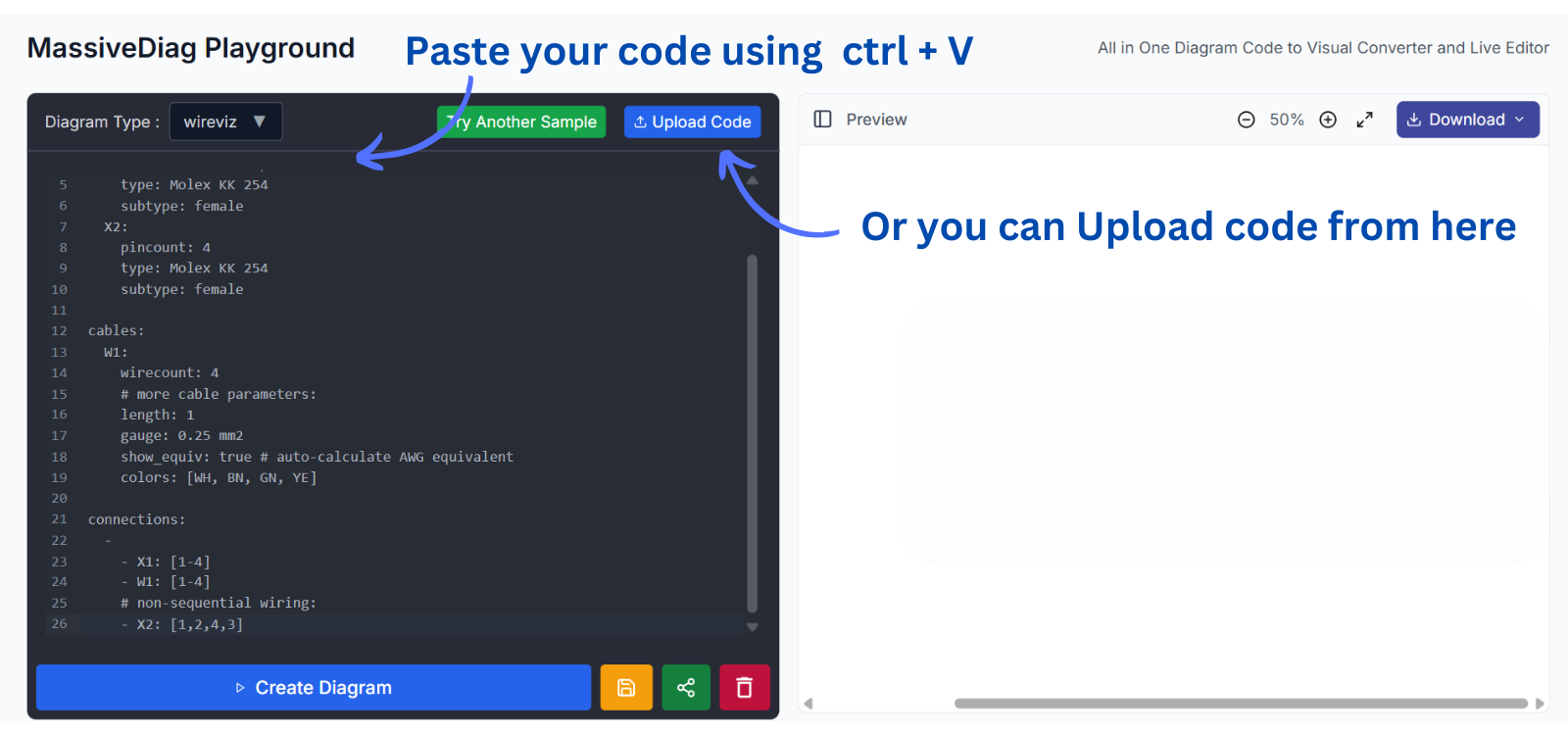

将代码粘贴到编辑器中，或上传文件。

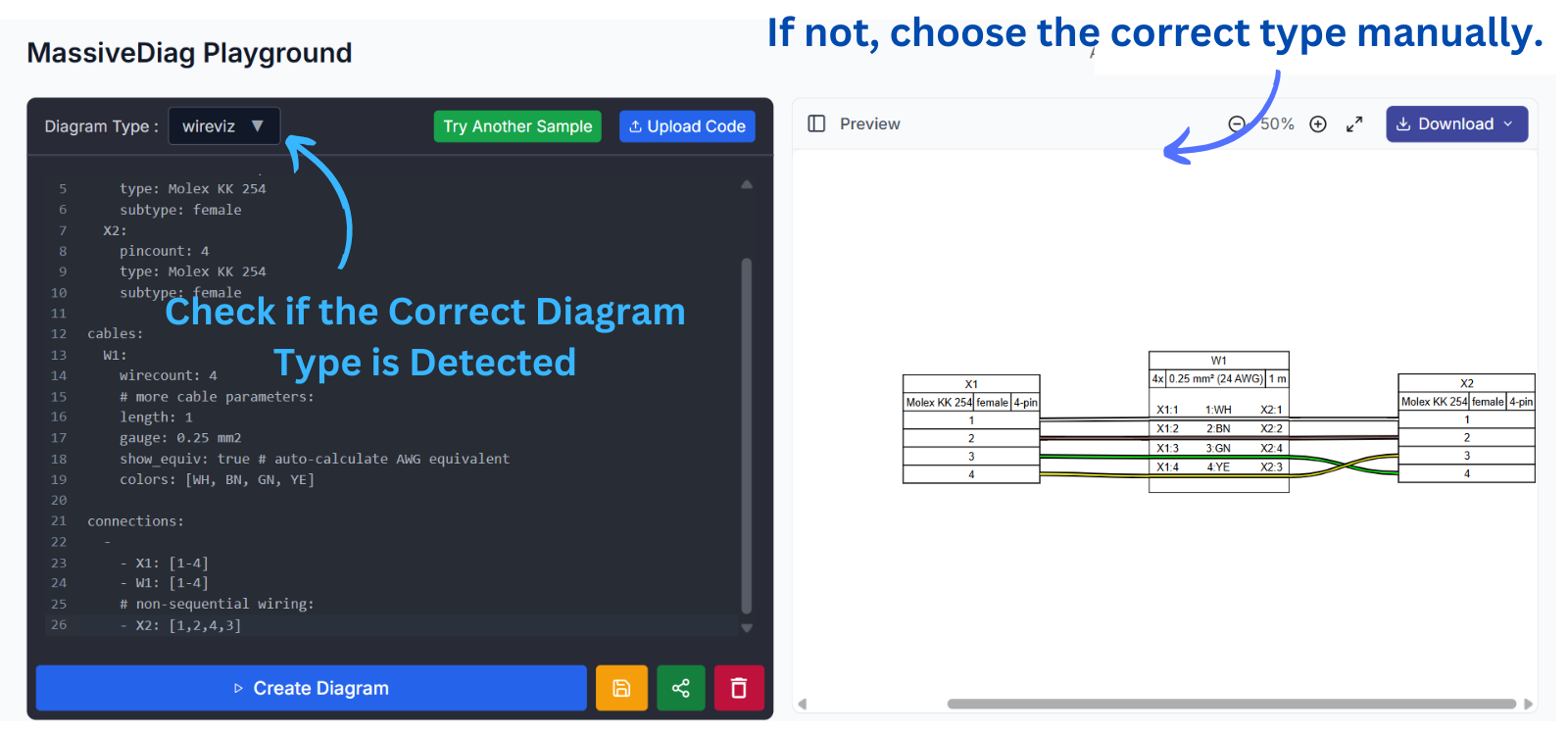

确认系统是否正确识别图表类型。

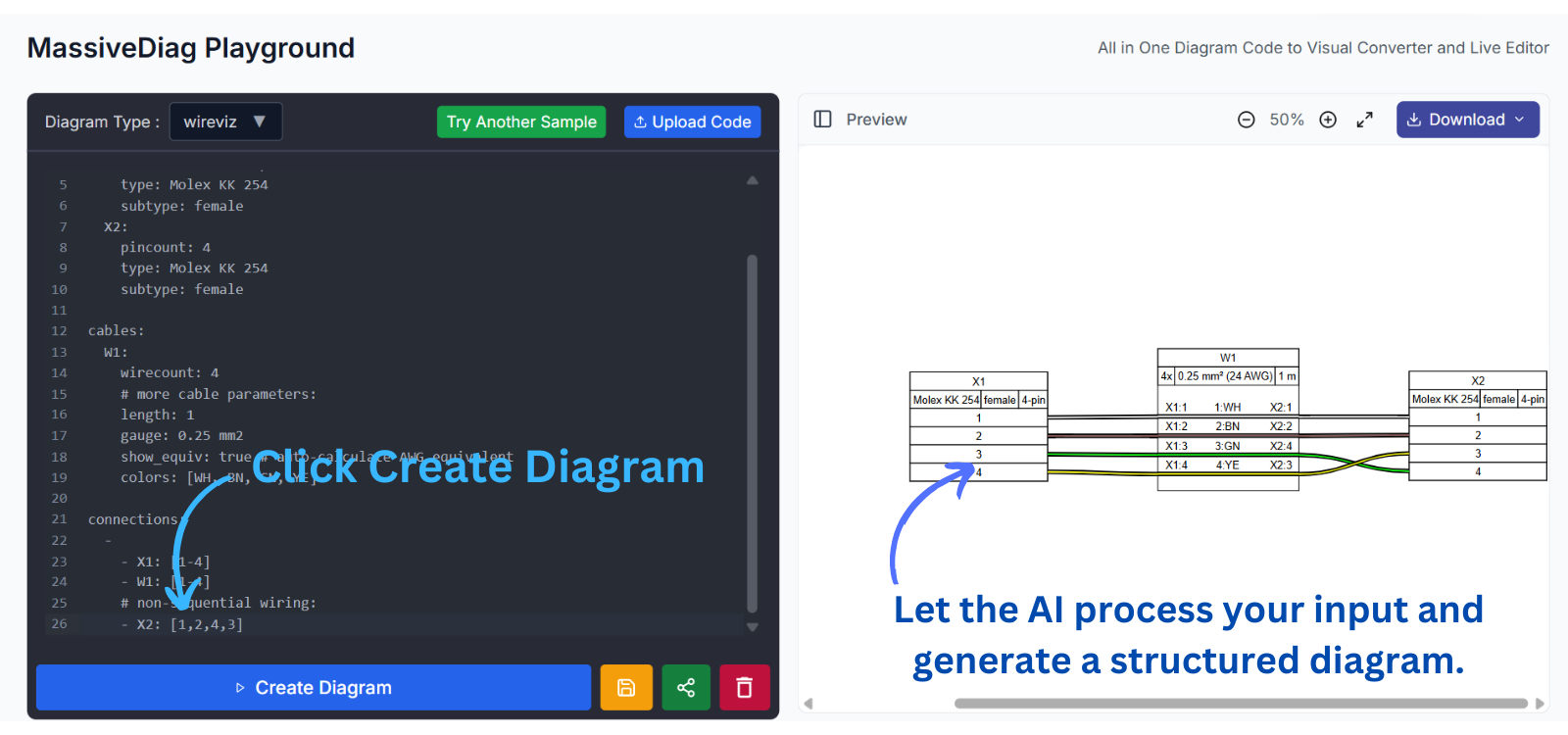

点击 生成图表 即可立刻获得可视化图示。

无需安装，无需学习曲线，即刻上手。

6. 如何在 MassiveDiag 中使用 WireViz

请按照以下步骤操作：

生成代码 – 使用 AI 工具或手动编写 YAML 代码。

cables:
  - name: J1_to_J2
    wirecount: 2
    gauge: 24
    length: 1.0
    wires:
      - color: red
        signals:
          - name: +12V
      - color: black
        signals:
          - name: GND
    branches:
      - name: J1
        type: connector
        subtype: JST_XH
        pins:
          - pin: 1
            wire: red
          - pin: 2
            wire: black
      - name: J2
        type: connector
        subtype: JST_XH
        pins:
          - pin: 1
            wire: red
          - pin: 2
            wire: black
