MassiveDiag PlantUML Viewer dan Editor Online
Diagram UML Profesional Kini Lebih Mudah
MassiveDiag PlantUML editor online menghadirkan lingkungan real-time yang kuat untuk membuat, mengedit, dan memvisualisasikan diagram UML menggunakan definisi berbasis teks. Sebagai solusi lengkap editor PlantUML online, platform ini mengubah kode teks sederhana menjadi diagram profesional secara instan.
Apakah Anda membutuhkan PlantUML ke SVG untuk integrasi web, PNG untuk presentasi, PDF untuk dokumentasi, atau Word untuk laporan bisnis, kemampuan server web PlantUML dari MassiveDiag memberikan hasil luar biasa dengan usaha minimal.
Langsung Coba Editor PlantUML MassiveDiag →
Apa Itu PlantUML?
PlantUML adalah alat open-source yang memungkinkan Anda membuat diagram UML dari deskripsi teks sederhana. Dengan editor PlantUML online kami, Anda dapat:
- Menulis deskripsi diagram dengan teks
- Melihat hasil visualisasi secara real-time
- Mengedit dan menyempurnakan dengan cepat
- Mengekspor ke berbagai format
MassiveDiag menghadirkan kekuatan PlantUML ke web dengan implementasi server PlantUML online yang lengkap.
🧩 Diagram UML yang Didukung
Dengan editor PlantUML kami, Anda dapat membuat berbagai jenis diagram UML profesional, termasuk:
- Sequence diagram – Visualisasi interaksi antar objek
- Use case diagram – Dokumentasi kebutuhan sistem
- Class diagram – Pemodelan struktur berorientasi objek
- Activity diagram – Representasi alur kerja dan proses
- Component diagram – Struktur sistem dan dependensi
- State diagram – Transisi antar status
- Object diagram – Representasi instansi kelas
- Deployment diagram – Model implementasi fisik
- Timing diagram – Batasan waktu dalam sistem
📈 Diagram Non-UML yang Didukung
Selain UML klasik, MassiveDiag Playground juga mendukung:
- Visualisasi data JSON/YAML
- Diagram EBNF untuk definisi grammar
- Diagram regex untuk pola ekspresi reguler
- Diagram jaringan (menggunakan
nwdiag) - Mockup UI (Salt)
- Diagram Archimate untuk arsitektur perusahaan
- Diagram Ditaa dari seni ASCII
- Gantt chart untuk perencanaan proyek
- Diagram MindMap untuk brainstorming
- Diagram WBS untuk rincian proyek
- Diagram ERD untuk desain basis data
Memulai dengan PlantUML

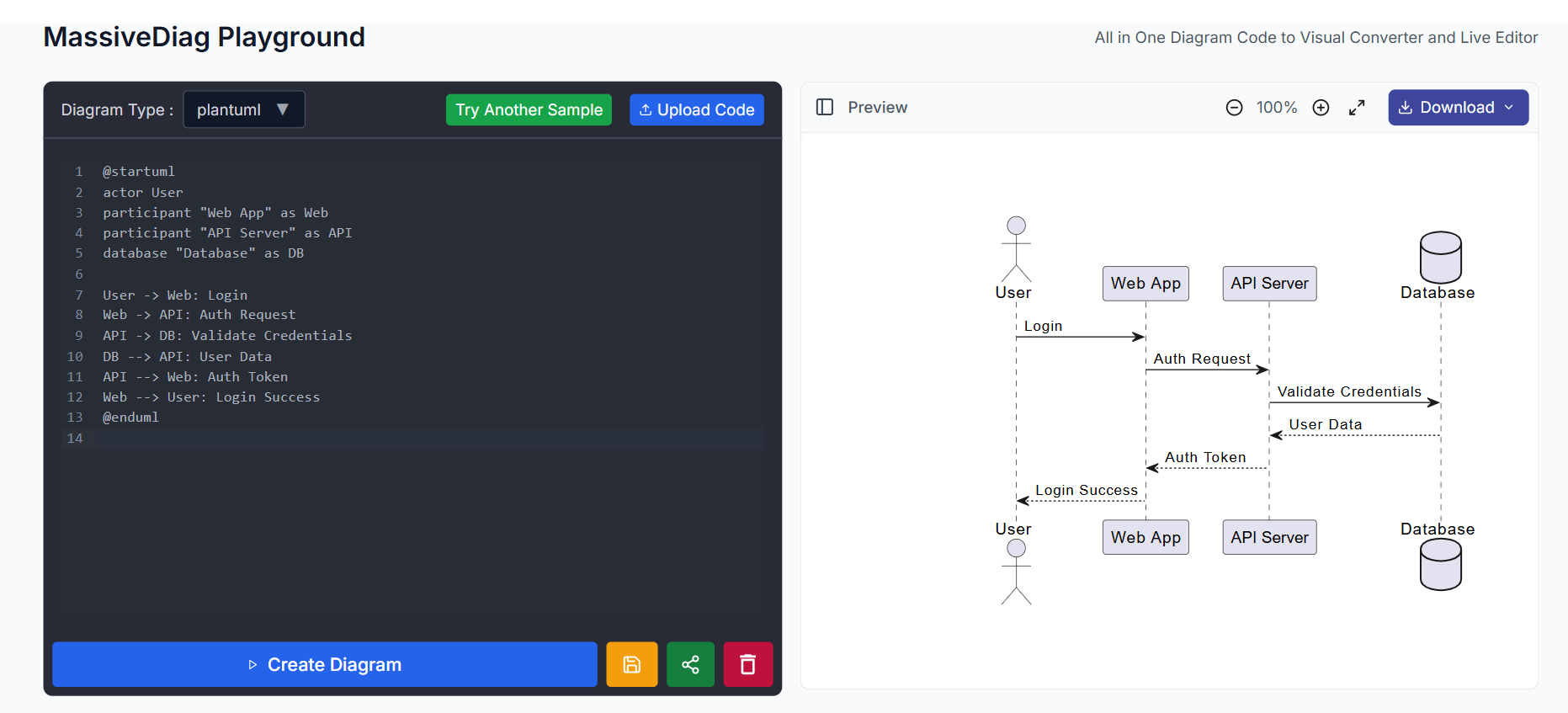

Contoh Diagram Urutan (Sequence Diagram)
@startuml
actor User
participant "Web App" as Web
participant "API Server" as API
database "Database" as DB
User -> Web: Login
Web -> API: Auth Request
API -> DB: Validate Credentials
DB --> API: User Data
API --> Web: Auth Token
Web --> User: Login Success
@enduml

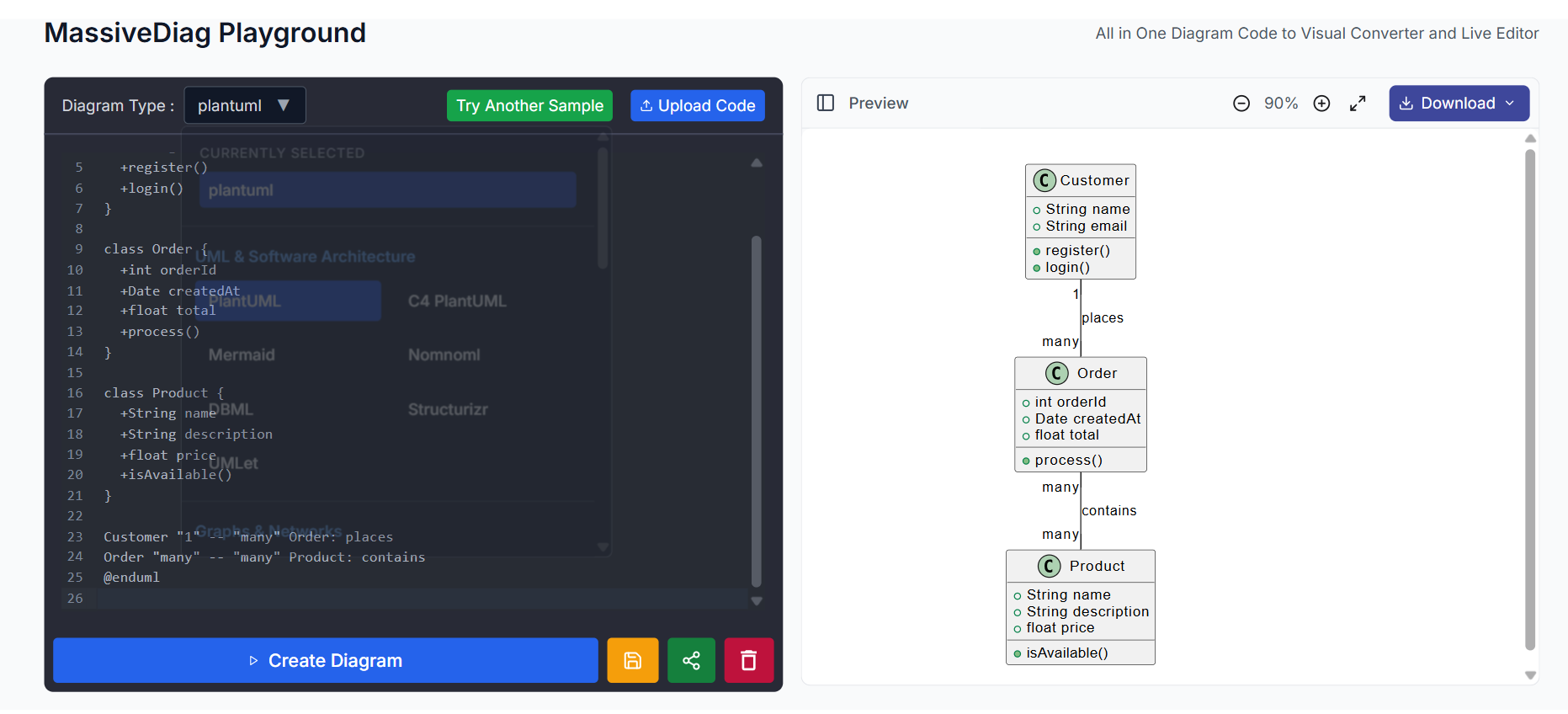

Contoh Diagram Kelas (Diagrama de Clases)
@startuml
class Customer {
+String name
+String email
+register()
+login()
}
class Order {
+int orderId
+Date createdAt
+float total
+process()
}
class Product {
+String name
+String description
+float price
+isAvailable()
}
Customer "1" -- "many" Order: places
Order "many" -- "many" Product: contains
@enduml

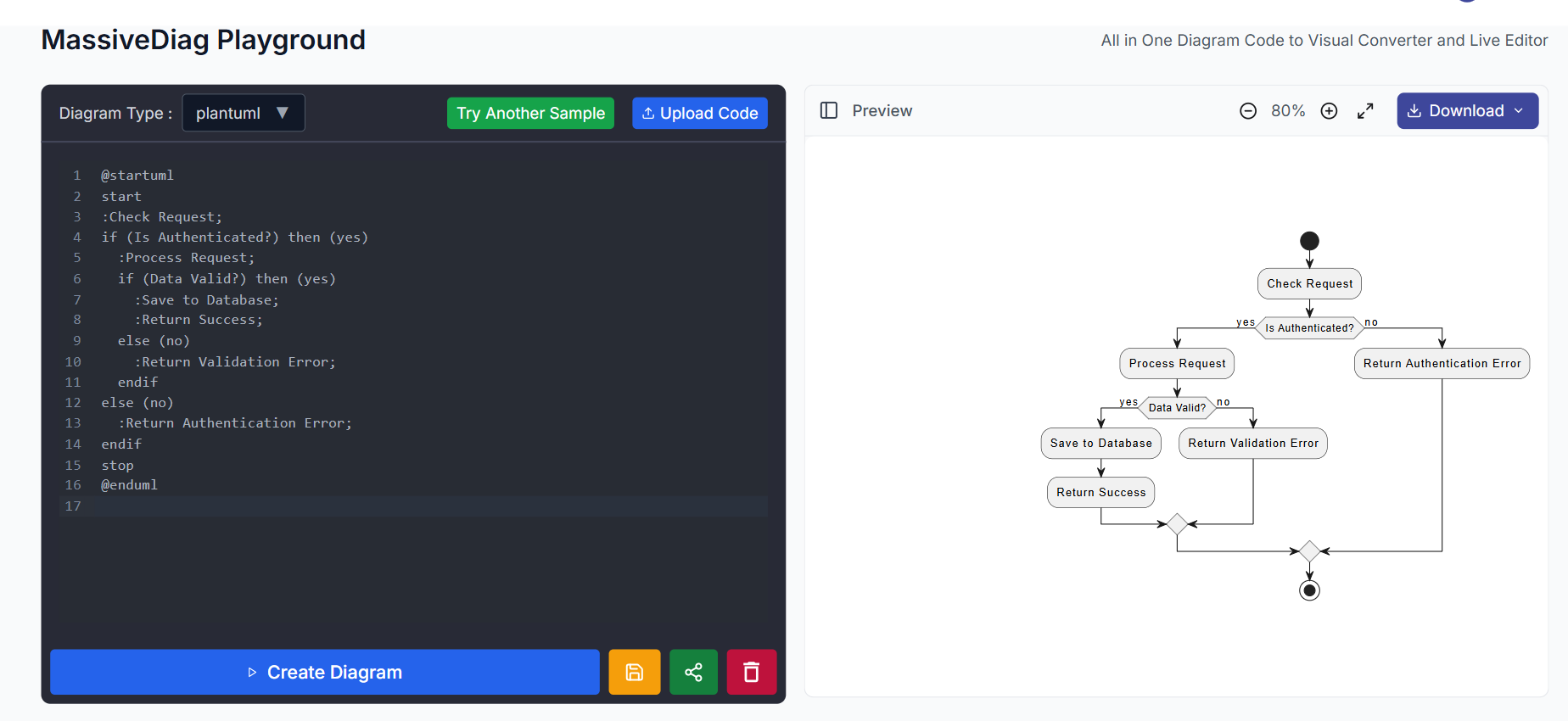

Contoh Diagram Aktivitas (Diagrama de Flujo)
@startuml
start
:Check Request;
if (Is Authenticated?) then (yes)
:Process Request;
if (Data Valid?) then (yes)
:Save to Database;
:Return Success;
else (no)
:Return Validation Error;
endif
else (no)
:Return Authentication Error;
endif
stop
@enduml
Cara Menggunakan Viewer PlantUML dari MassiveDiag
- Tulis atau Buat Kode PlantUML Anda
Gunakan kode sendiri atau buat dengan bantuan AI favorit Anda.

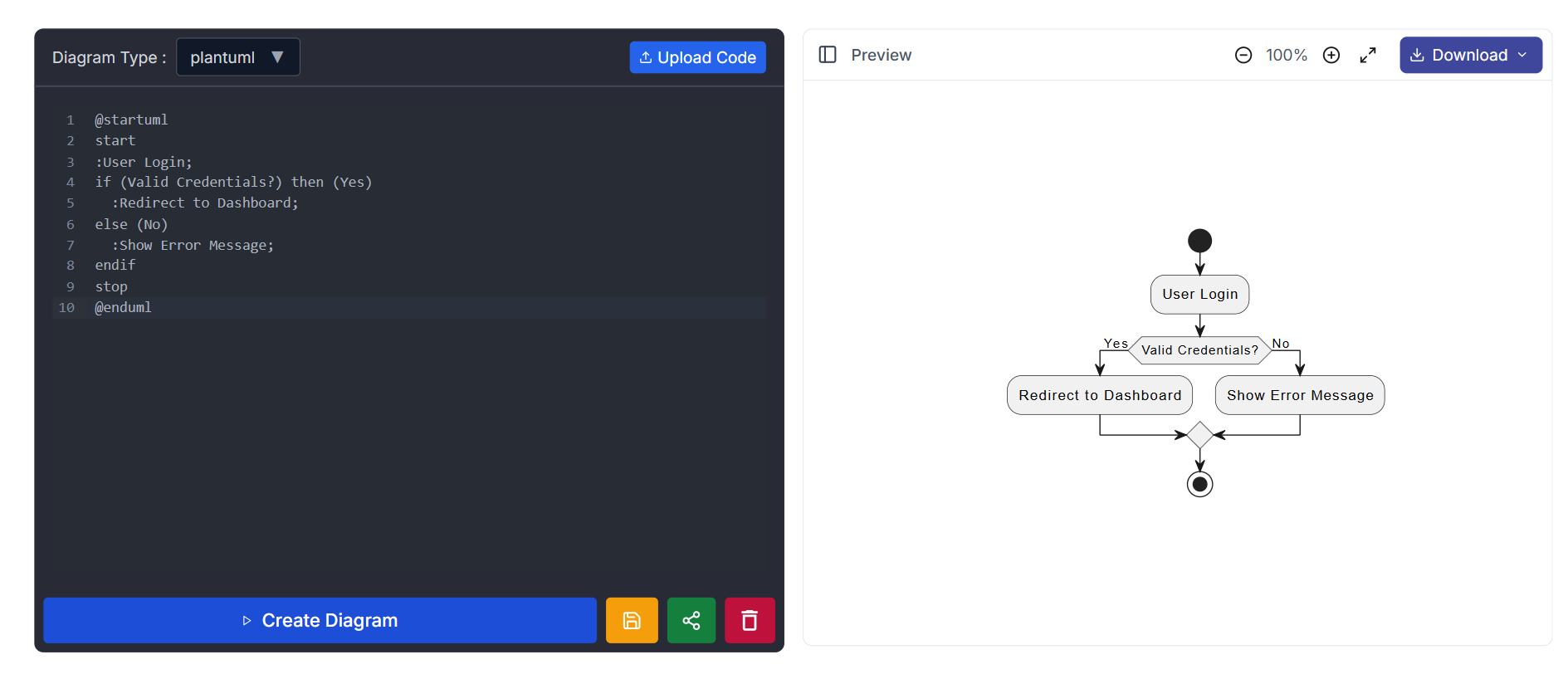

@startuml
start
:User Login;
if (Valid Credentials?) then (Yes)
:Redirect to Dashboard;
else (No)
:Show Error Message;
endif
stop
@enduml

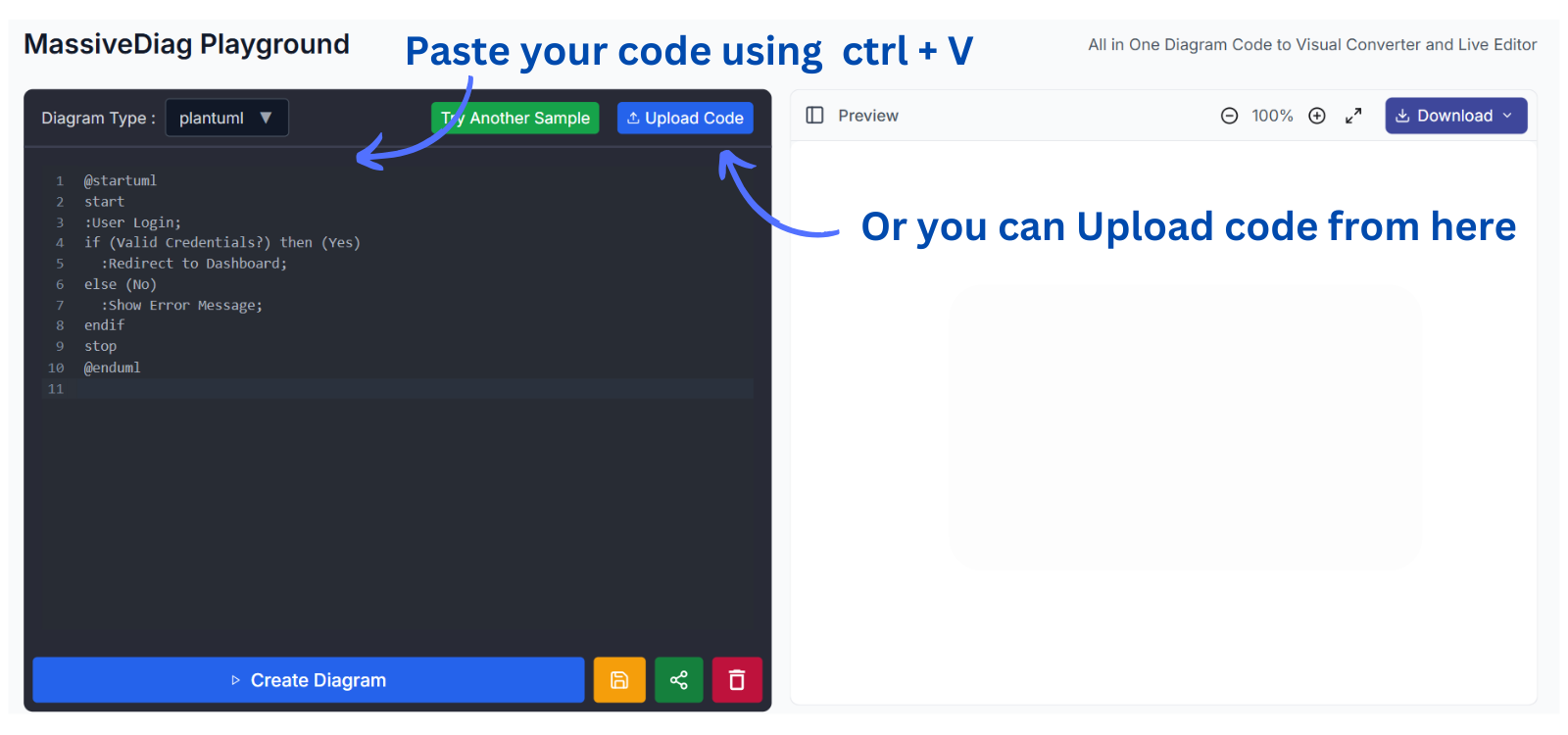

- Buka Editor PlantUML Online
Akses MassiveDiag Playground — tanpa instalasi apa pun.

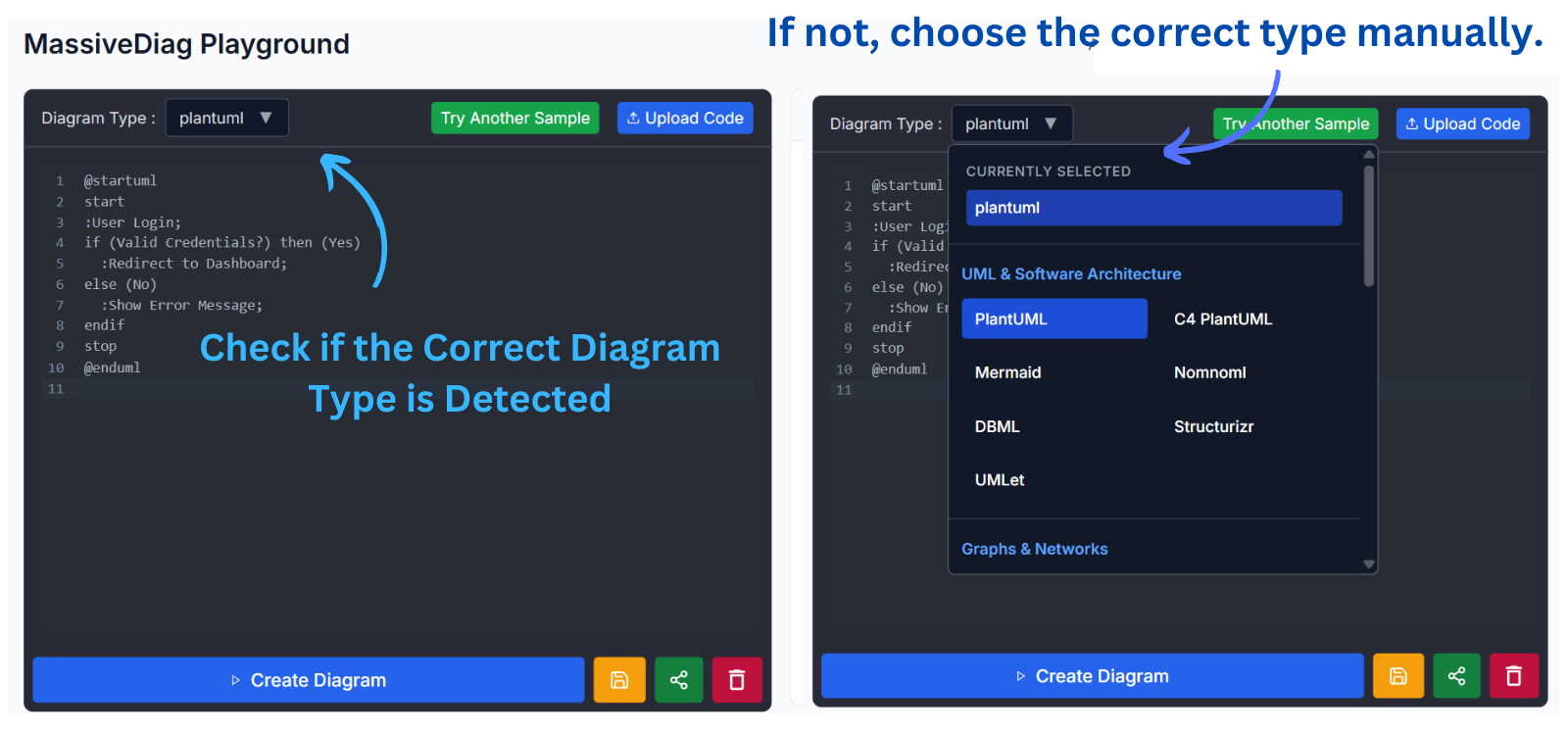

- Pilih Jenis Diagram PlantUML
Editor akan mendeteksi diagram secara otomatis atau Anda bisa memilih manual.

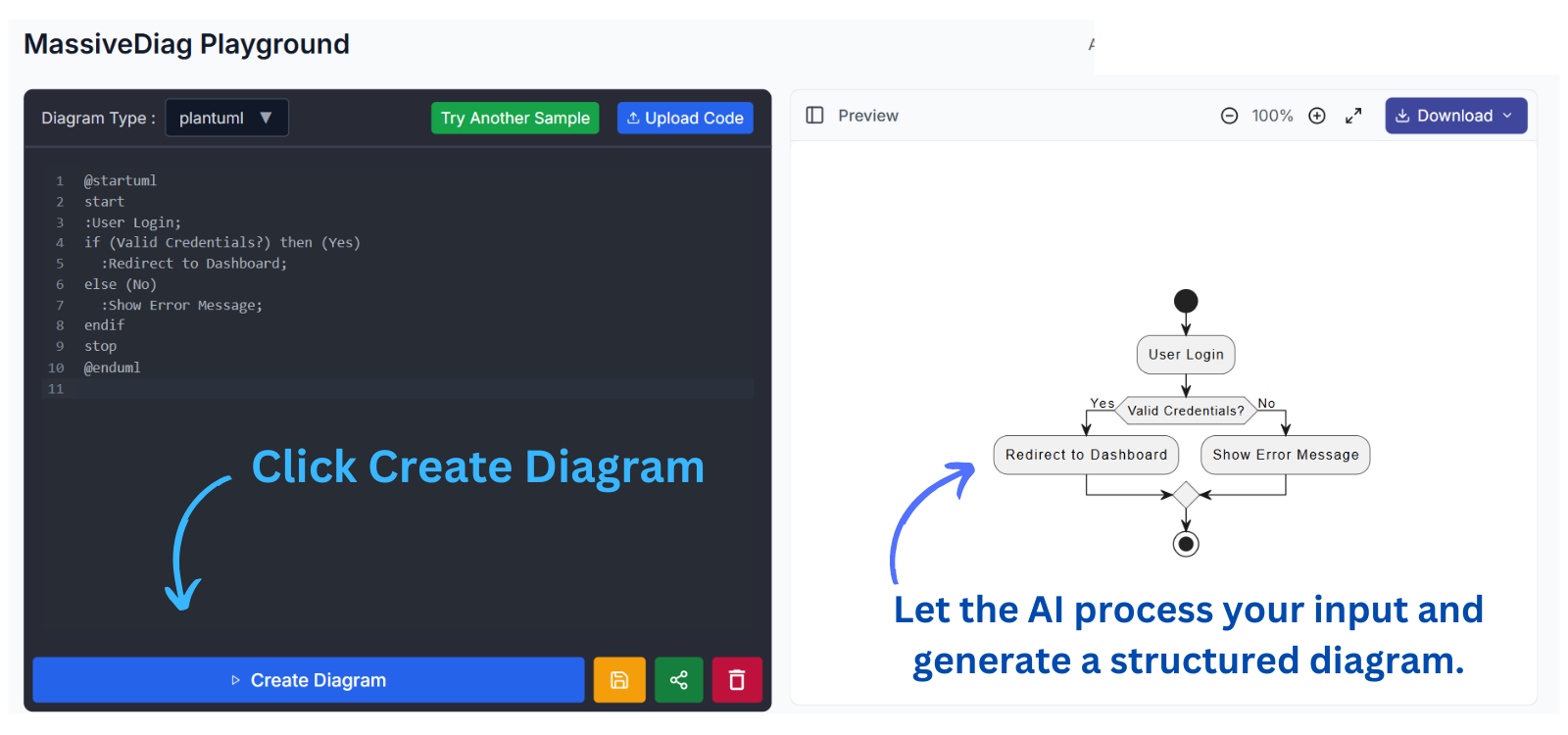

- Buat Diagram Anda
Klik "Create Diagram" untuk melihat hasil visualisasi.
- Edit Secara Real-Time
Gunakan tampilan dua panel untuk:
- Pratinjau langsung
- Sinkronisasi kode dan SVG secara otomatis

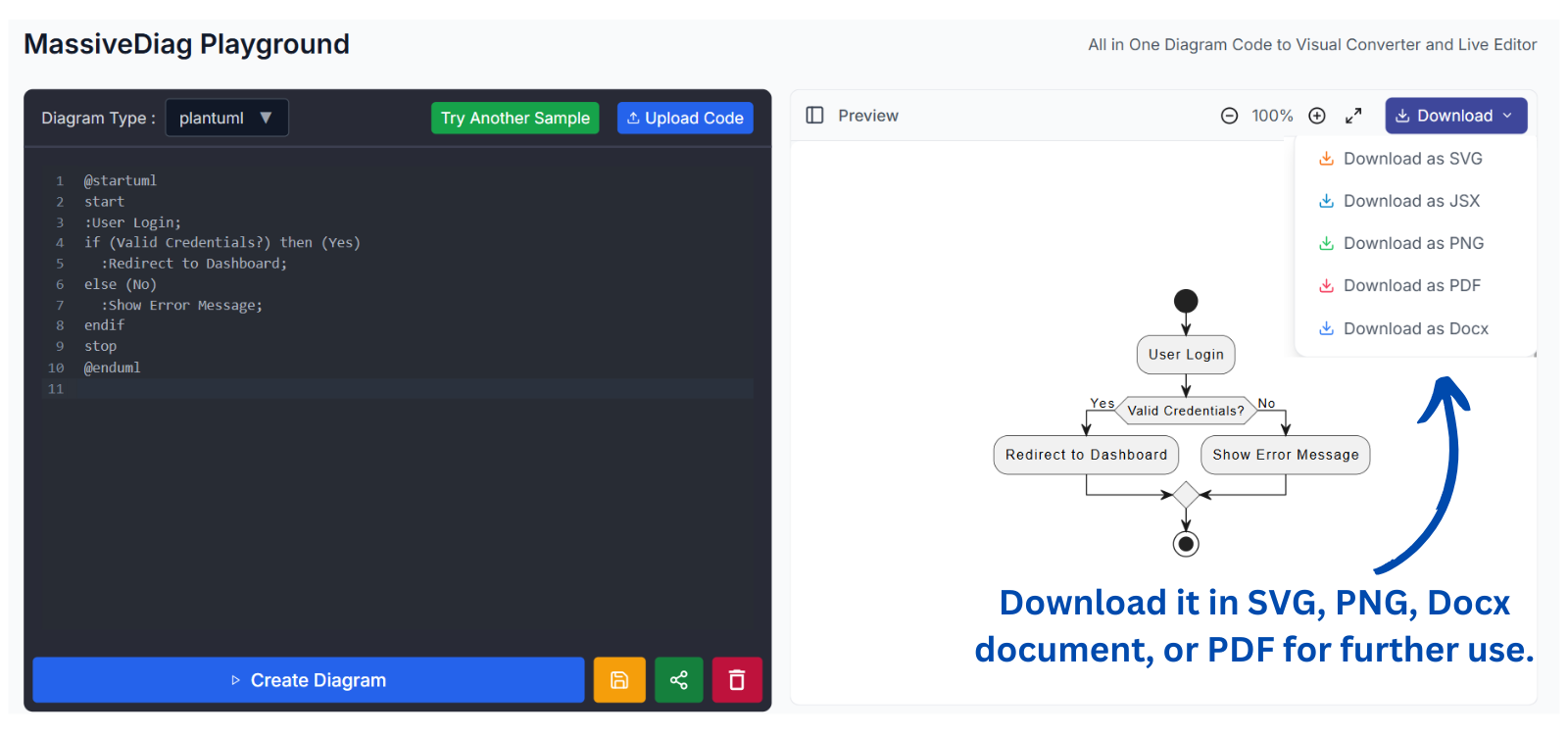

- Ekspor dalam Format Favorit Anda
- Kode PlantUML ke SVG – Untuk grafik yang dapat diskalakan
- Kode PlantUML ke PNG – Untuk presentasi dan dokumen
- Kode PlantUML ke PDF – Untuk dokumentasi resmi
- Kode PlantUML ke Word – Untuk laporan bisnis
Mulai Buat Diagram PlantUML Pertama Anda →
Contoh Lanjutan PlantUML

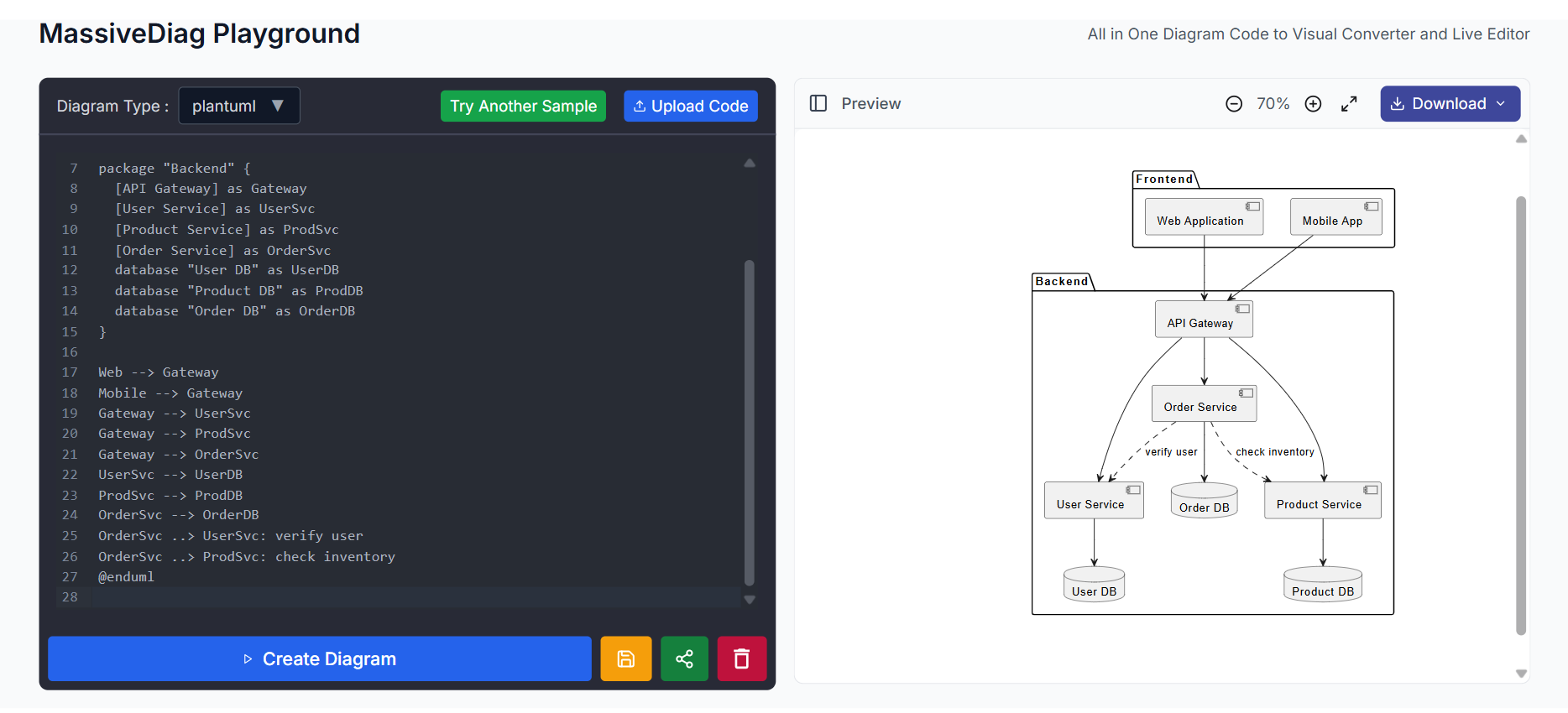

Diagram Komponen
@startuml
package "Frontend" {
[Web Application] as Web
[Mobile App] as Mobile
}
package "Backend" {
[API Gateway] as Gateway
[User Service] as UserSvc
[Product Service] as ProdSvc
[Order Service] as OrderSvc
database "User DB" as UserDB
database "Product DB" as ProdDB
database "Order DB" as OrderDB
}
Web --> Gateway
Mobile --> Gateway
Gateway --> UserSvc
Gateway --> ProdSvc
Gateway --> OrderSvc
UserSvc --> UserDB
ProdSvc --> ProdDB
OrderSvc --> OrderDB
OrderSvc ..> UserSvc: verify user
OrderSvc ..> ProdSvc: check inventory
@enduml

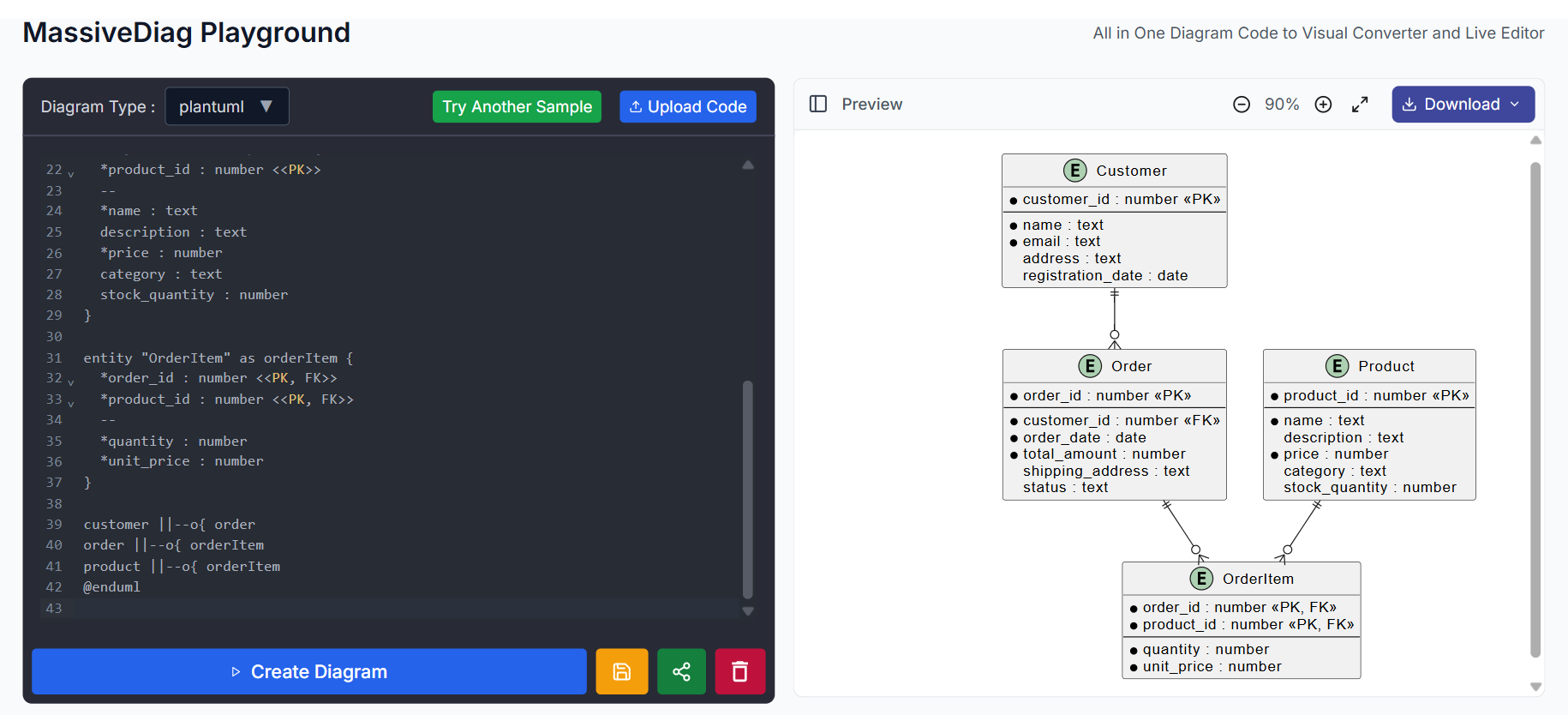

Diagram Relasi Entitas (ERD)
@startuml
entity "Customer" as customer {
*customer_id : number <<PK>>
--
*name : text
*email : text
address : text
registration_date : date
}
entity "Order" as order {
*order_id : number <<PK>>
--
*customer_id : number <<FK>>
*order_date : date
*total_amount : number
shipping_address : text
status : text
}
entity "Product" as product {
*product_id : number <<PK>>
--
*name : text
description : text
*price : number
category : text
stock_quantity : number
}
entity "OrderItem" as orderItem {
*order_id : number <<PK, FK>>
*product_id : number <<PK, FK>>
--
*quantity : number
*unit_price : number
}
customer ||--o{ order
order ||--o{ orderItem
product ||--o{ orderItem
@enduml

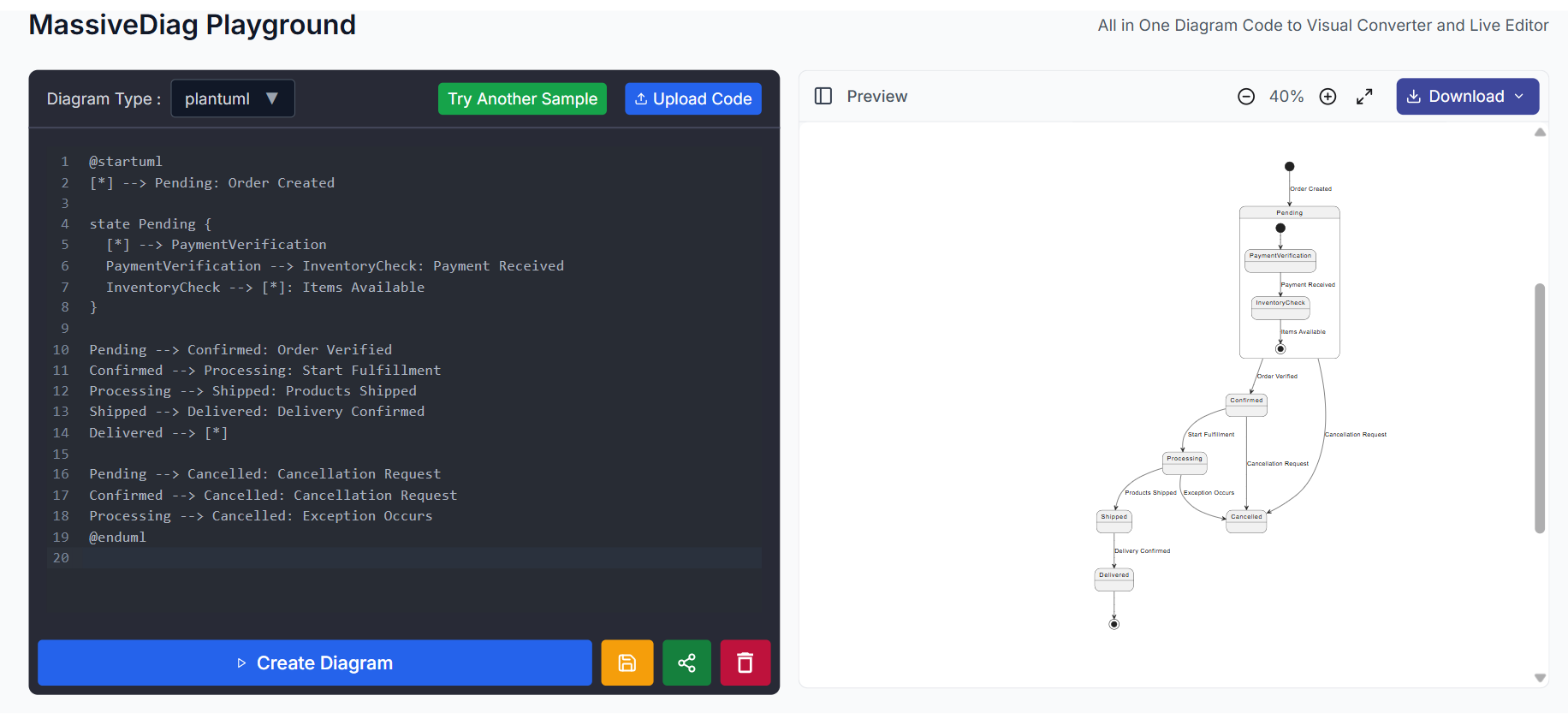

Diagram Status
@startuml
[*] --> Pending: Order Created
state Pending {
[*] --> PaymentVerification
PaymentVerification --> InventoryCheck: Payment Received
InventoryCheck --> [*]: Items Available
}
Pending --> Confirmed: Order Verified
Confirmed --> Processing: Start Fulfillment
Processing --> Shipped: Products Shipped
Shipped --> Delivered: Delivery Confirmed
Delivered --> [*]
Pending --> Cancelled: Cancellation Request
Confirmed --> Cancelled: Cancellation Request
Processing --> Cancelled: Exception Occurs
@enduml
Penggunaan Praktis PlantUML
Dokumentasi Arsitektur Perangkat Lunak
- Gambaran sistem
- Diagram interaksi API
- Model data berbasis kelas
- Strategi deployment
Desain Skema Basis Data
- Visualisasi struktur database
- Relasi tabel
- Perencanaan indeks dan constraint
- Bagikan diagram ERD
Pemodelan Proses Bisnis
- Diagram alur (Flowchart)
- Perencanaan proses sistem
- Visualisasi pohon keputusan
- Alur persetujuan dan otorisasi
Perencanaan Proyek
- Timeline Gantt
- Alokasi sumber daya
- Pelacakan milestone
- Ketergantungan dan risiko
🌐 Dukungan Multibahasa
MassiveDiag mendukung lebih dari 20+ bahasa termasuk:
- Hindi
- Arab
- Italia
- Korea
- Jerman
- Prancis
- Spanyol
- Indonesia
- Jepang
- Rusia
- Mandarin
- Portugis
- Tagalog
- Tiếng Việt dan lainnya
Buat "diagrama de flujo" dan "diagrama de clases" dengan mudah. Dukungan penuh untuk PlantUML 在线 编辑器 dan antarmuka berbahasa lokal.
Tips Membuat Diagram PlantUML yang Efektif
- Sederhanakan – Fokus pada kejelasan
- Gaya Konsisten – Mempermudah pemahaman
- Gunakan Warna dan Catatan – Sorot bagian penting
- Gunakan Paket – Untuk modularisasi
- Tambahkan Legenda – Untuk diagram kompleks
FAQ Tentang PlantUML dan MassiveDiag
Apakah PlantUML sulit dipelajari?
Tidak. Sintaksnya intuitif dan mudah dipahami pemula.
Apakah saya perlu menginstal aplikasi?
Tidak. MassiveDiag berjalan langsung di browser Anda.
Bisakah saya berkolaborasi dengan tim?
Ya. Bagikan kode atau diagram dengan mudah.
Bagaimana menyisipkan diagram ke dokumen?
- Ekspor sebagai SVG/PNG dan sematkan
- Gunakan PDF/Word untuk laporan bisnis
Kesimpulan
PlantUML viewer dan editor online dari MassiveDiag membawa kekuatan diagram berbasis teks langsung ke browser Anda, tanpa instalasi.
Baik Anda membuat sequence diagram, model kelas, atau alur proses kompleks, editor live kami siap membantu Anda.
Ekspor ke SVG, PNG, PDF, atau Word dengan mudah.
