برنامج NwDiag لعرض وتحرير المخططات البرمجية

أنشئ مخططات الشبكات باستخدام NwDiag على منصة MassiveDiag

المقدمة

تُعد مخططات الشبكة أداة أساسية لتصوّر البنية التحتية وتدفق البيانات وهندسة الأنظمة. باستخدام منصة MassiveDiag، يمكنك تحويل كود NwDiag إلى مخططات شبكة واضحة واحترافية خلال ثوانٍ—مثالية لمتخصصي تكنولوجيا المعلومات، ومهندسي الأنظمة، والمطورين الذين يحتاجون إلى توثيق مرئي منظم.

👉 جرّب منصة MassiveDiag الآن: اضغط هنا

ما هو NwDiag؟

NwDiag هي لغة تخطيط مخصصة تُستخدم لتعريف الطوبولوجيا الشبكية باستخدام الكود. صُممت للوضوح والفعالية، حيث تساعد المستخدمين على تمثيل الخوادم، وعناوين IP، ومناطق الشبكة مثل DMZ والشبكات الداخلية—وذلك من خلال تنسيق نصي بسيط وسهل الصيانة والمشاركة.

الميزات المدعومة في NwDiag

توفر منصة MassiveDiag دعمًا كاملًا لأهم ميزات NwDiag، بما في ذلك:

• شبكات متعددة (مثل DMZ والشبكة الداخلية)
• تعيين عناوين IP
• مشاركة العقد بين الشبكات
• عرض واضح للاتصال بين المكونات
• عناصر ملوّنة وتنسيق أنيق وسهل القراءة

مثال على مخطط NwDiag

إليك نموذج كود يوضح شبكتين: DMZ وشبكة داخلية:

nwdiag {
  network dmz {
    address = "210.x.x.x/24"
    web01 [address = "210.x.x.1, 210.x.x.20"];
    web02 [address = "210.x.x.2"];
  }

  network internal {
    address = "172.x.x.x/24"
    web01 [address = "172.x.x.1"];
    web02 [address = "172.x.x.2"];
    db01;
    db02;
  }
}

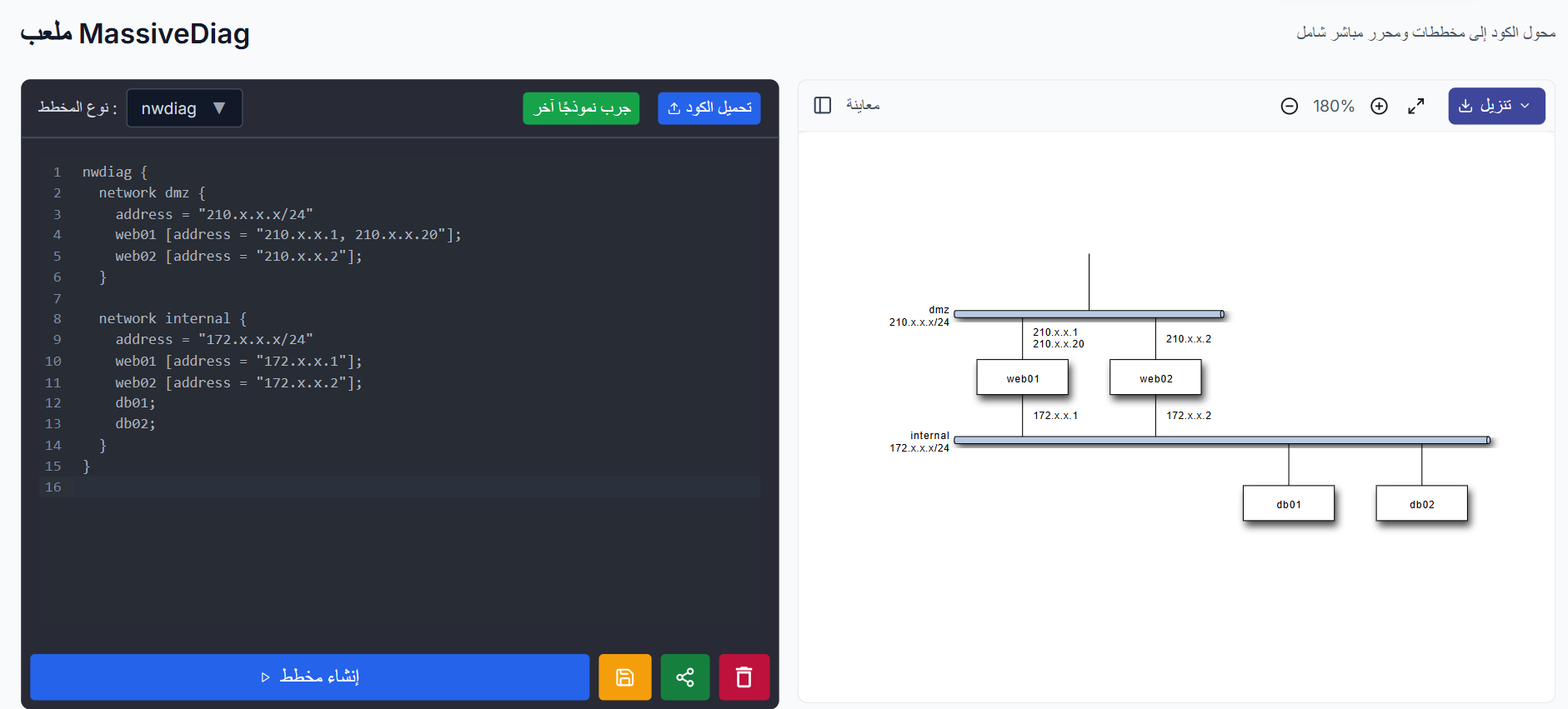

ينتج عن هذا الكود المخطط التالي في منصة MassiveDiag:

كيف تبدأ باستخدام NwDiag على منصة MassiveDiag

اتبع هذه الخطوات البسيطة لتصوّر مخططاتك باستخدام NwDiag:

1. اكتب أو انسخ كود NwDiag الخاص بك
2. افتح منصة MassiveDiag
3. الصق الكود أو قم بتحميله
4. تأكد من اختيار نوع المخطط الصحيح
5. اضغط على “إنشاء مخطط”
6. قم بمعاينة وتعديل وتصدير المخطط الخاص بك

كيفية استخدام NwDiag في MassiveDiag

الخطوة 1 – اكتب الكود الخاص بك أو انسخه

nwdiag {
  network dmz {
    address = "210.x.x.x/24"
    web01 [address = "210.x.x.1, 210.x.x.20"];
    web02 [address = "210.x.x.2"];
  }

  network internal {
    address = "172.x.x.x/24"
    web01 [address = "172.x.x.1"];
    web02 [address = "172.x.x.2"];
    db01;
    db02;
  }
}

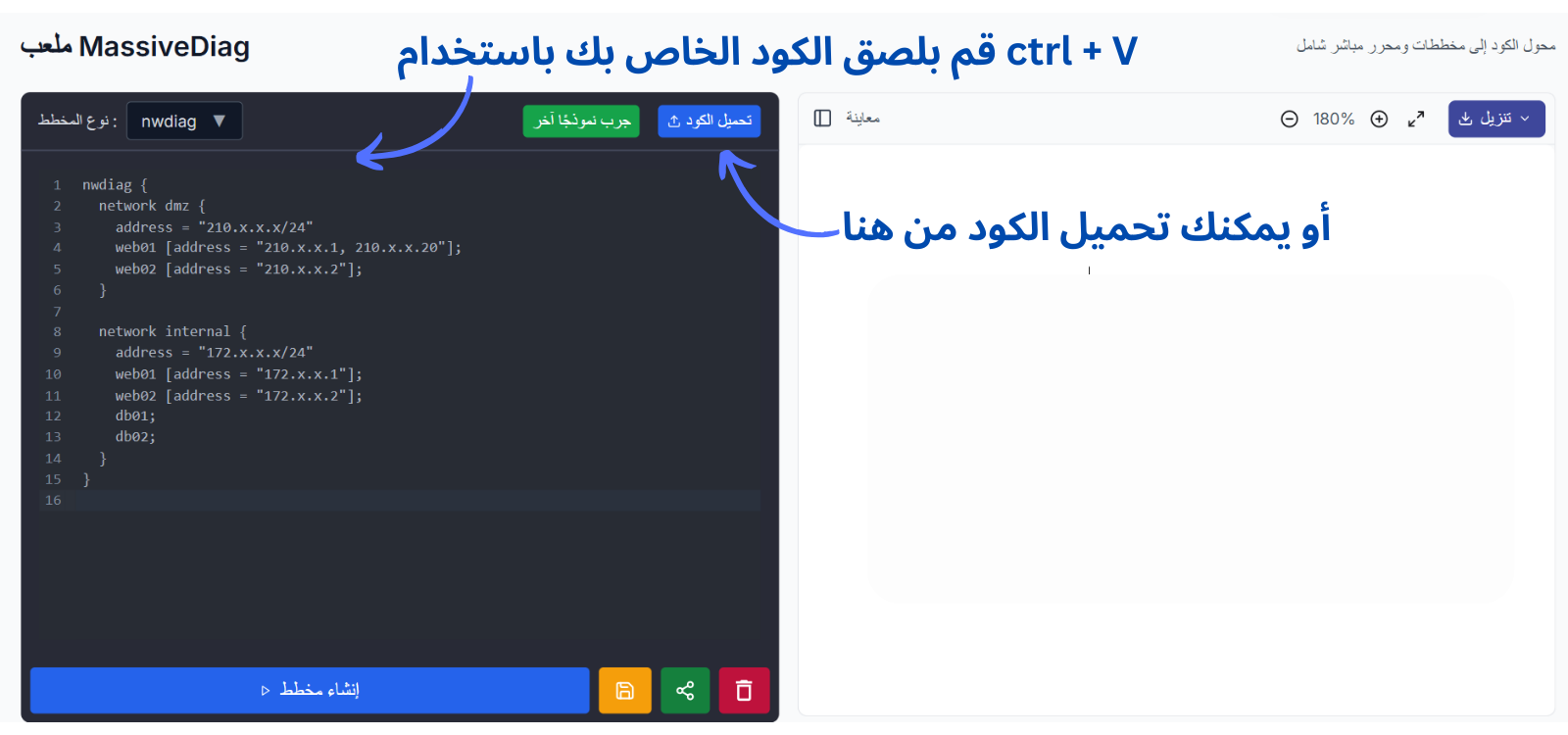

الخطوة 2 – الصق الكود في المنصة

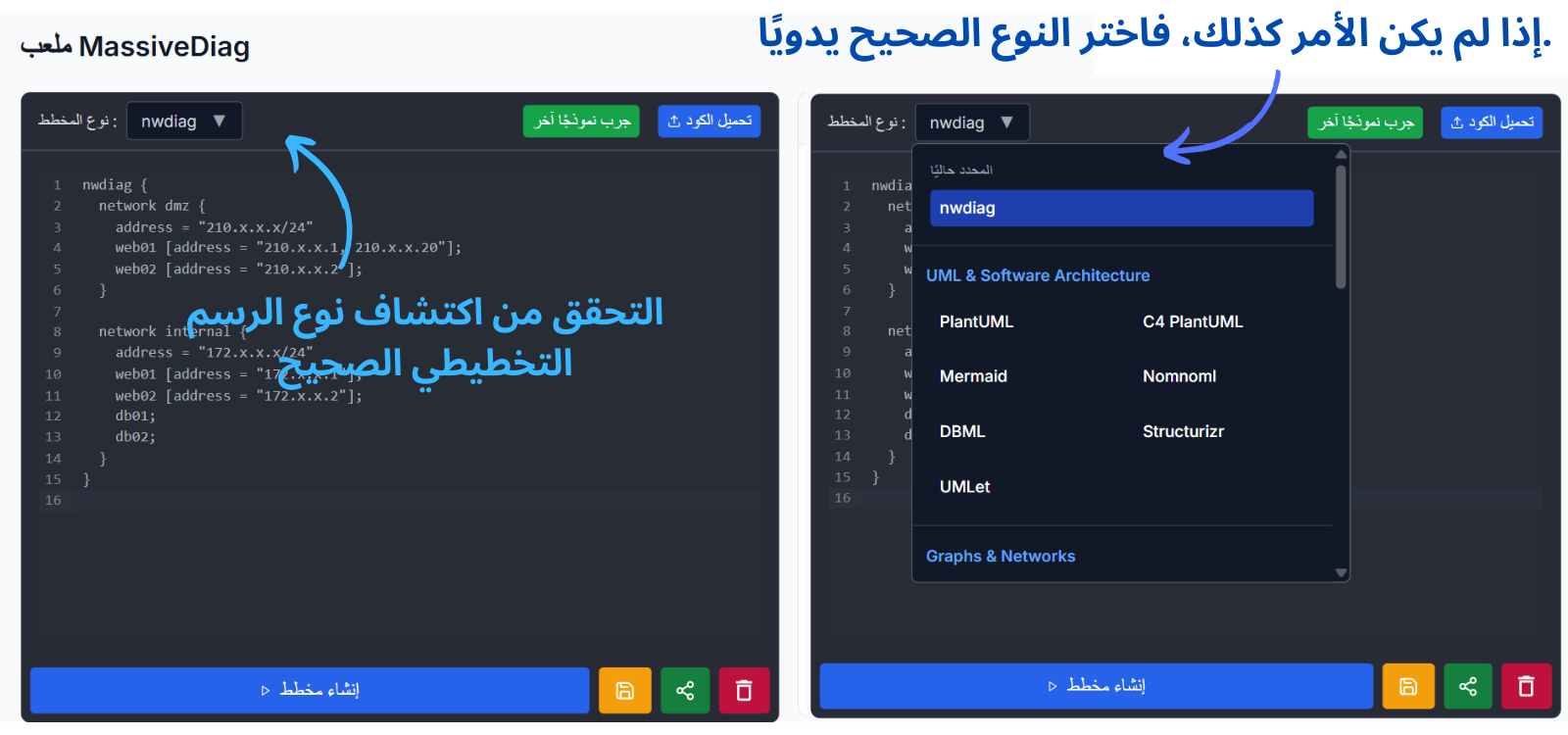

الخطوة 3 – حدد نوع المخطط إن لزم الأمر

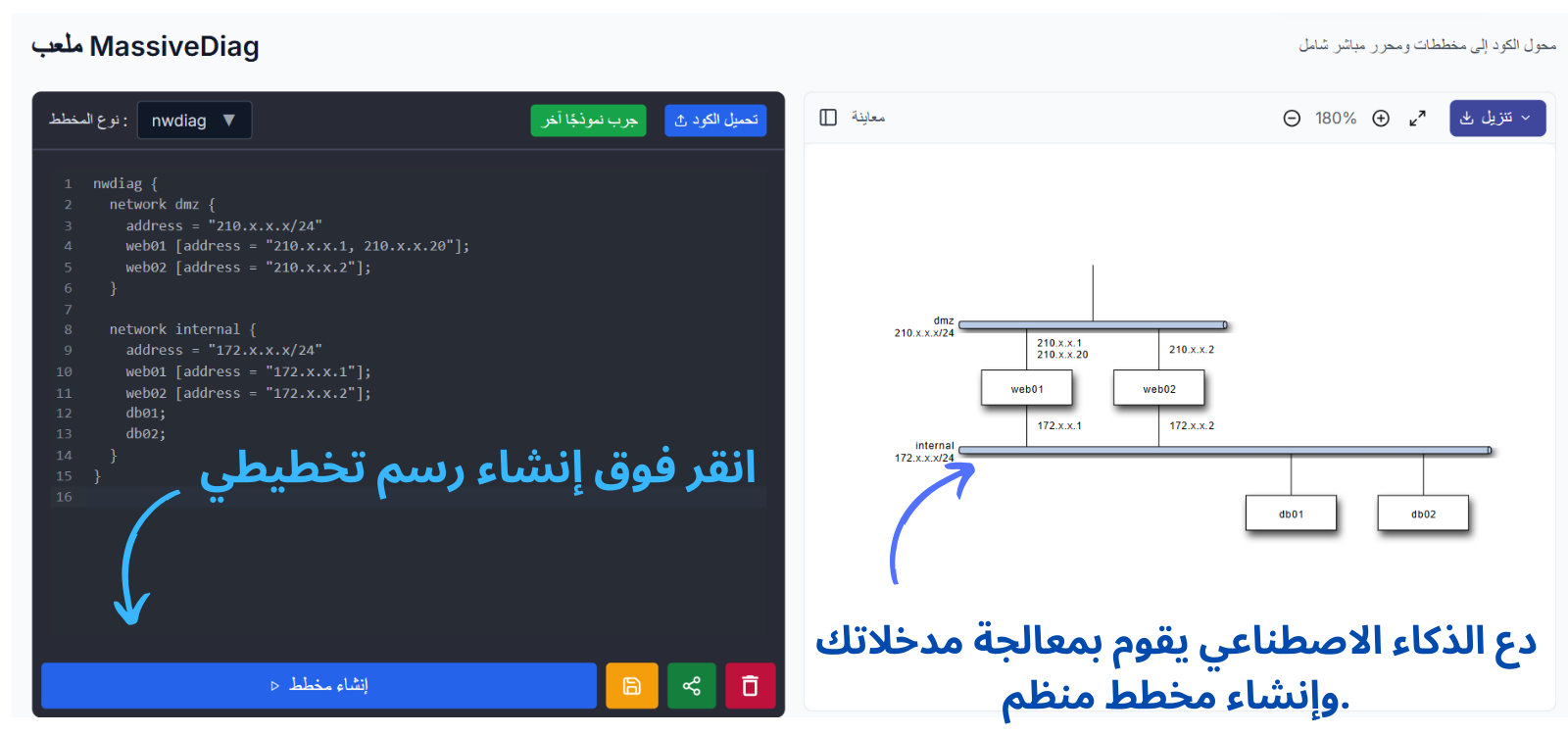

الخطوة 4 – اضغط على "إنشاء مخطط"

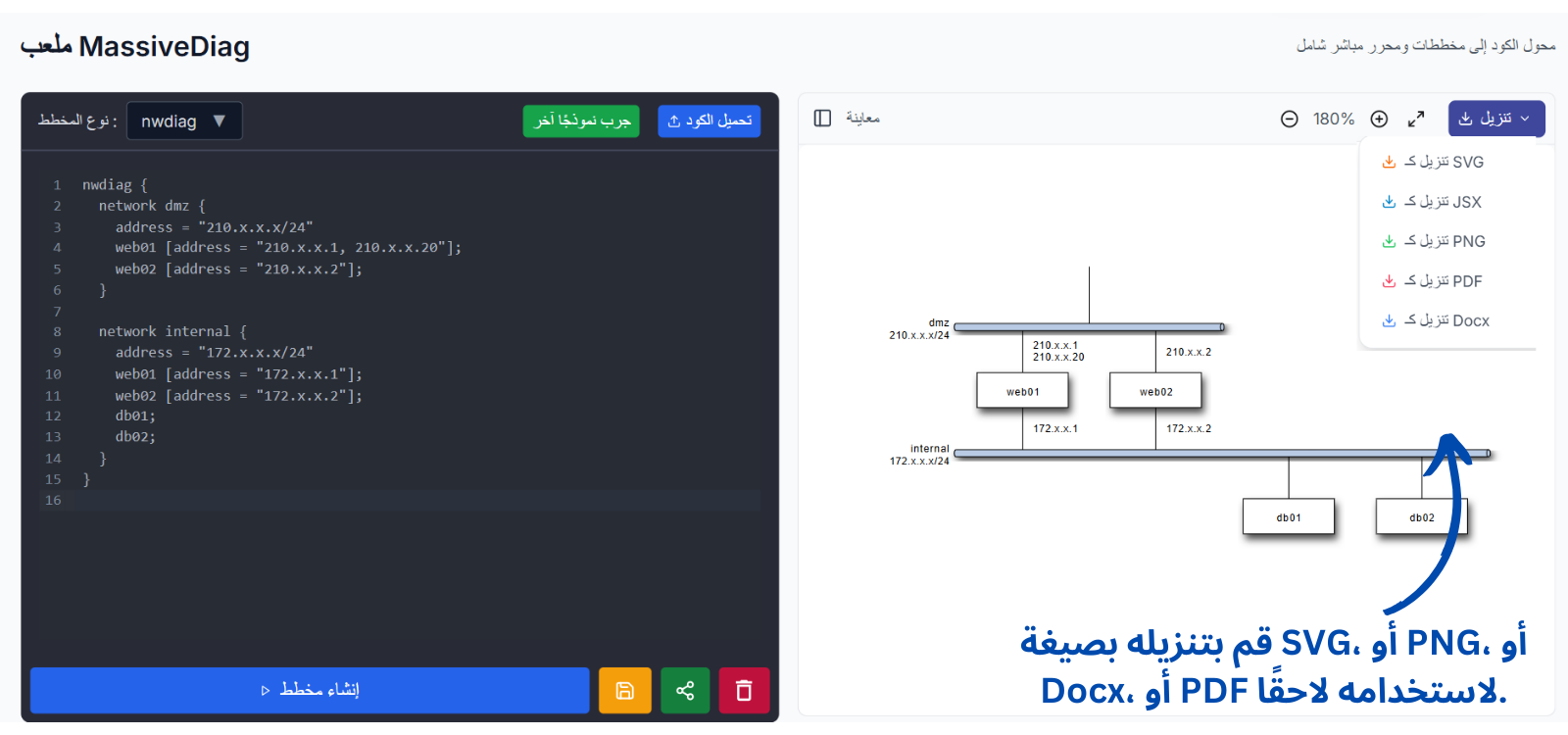

الخطوة 5 – المعاينة والتنزيل (SVG، PNG، Word، PDF)

حالات استخدام عملية

• تخطيط البنية التحتية لتكنولوجيا المعلومات
• تصميم هندسة الأنظمة
• رسم خرائط الشبكات في DevOps
• مخططات تعليمية لأغراض التدريب
• توثيق للامتثال أو التدقيق
• التعاون مع أصحاب المصلحة غير التقنيين

دعم متعدد اللغات

تدعم منصة MassiveDiag المستخدمين حول العالم من خلال واجهة مترجمة بالكامل إلى:

• الإسبانية
• الفرنسية
• الألمانية
• الإيطالية
• الصينية
• اليابانية
• الروسية
• العربية
• البرتغالية
• الهندية
• الكورية
  ...والمزيد!

نصائح لإنشاء مخططات NwDiag فعالة

• استخدم أسماء عقد ذات دلالة لتوضيح وظيفة الخادم
• اجمع الخوادم المرتبطة في نفس كتلة الشبكة
• عيّن عناوين IP لتعكس التكوينات الحقيقية
• قسّم المخططات الكبيرة إلى وحدات أصغر
• استخدم التعليقات (//) لجعل الكود أسهل للفهم

الأسئلة الشائعة حول NwDiag و MassiveDiag

هل أحتاج إلى تثبيت أي شيء لاستخدام NwDiag في MassiveDiag؟
لا، لا حاجة للتثبيت. تعمل المنصة بالكامل من خلال المتصفح.

هل يمكنني تعديل المخطط بعد إنشائه؟
نعم، تدعم MassiveDiag التحرير المباشر والمعاينة الفورية.

هل يمكنني تصدير المخططات بجودة عالية؟
نعم، يمكنك التصدير بصيغ SVG، PNG، Word، وPDF.

هل تكتشف MassiveDiag كود NwDiag تلقائيًا؟
نعم. وإذا لم يتم ذلك، يمكنك اختيار NwDiag يدويًا من القائمة.

هل MassiveDiag مجانية؟
نعم! يمكنك تجربة جميع الميزات مجانًا—دون الحاجة إلى إنشاء حساب.

الخاتمة

سواء كنت تبني بنية تحتية معقدة أو تنشئ توثيقًا للتعاون داخل الفريق، فإن NwDiag + MassiveDiag يوفران الطريقة الأسرع لتحويل التعريفات النصية إلى مخططات شبكة واضحة وقابلة للمشاركة.
